Разработка игры Крестики-нолики для Android

7 сентября 2011 в категории Разработчику.
Автор: Сайбель Алексей Комментариев нет

Эта статья покажет нам, как сделать Крестики-нолики (англ. Tic-tac-toe) для операционной системы Android. Игра будет обладать тремя уровнями сложности, режимом Битвы, возможностью продолжить игру после закрытия приложения и уметь переключаться между английской и русской локализацией в зависимости от настроек телефона. Также мы нарисуем нестандартные красивые кнопки, используя элементы <selector>и <item>.

Для успешной работы нам будут нужны установленные Eclipse, JDK, Android SDK, ADT плагин и начальные знания Java и Android. Полная версия исходного кода лежит в SVN репозитории здесь. Загрузить можно с помощью командной строки «svn checkout http://tic-tac-toe-app.googlecode.com/svn/trunk/ tic-tac-toe-app-read-only». Там же можно скачать приложение Tic Tac Toe 1.1.apk во вкладке download и установить его на телефон.

Внешний вид и selector’ы

Стандартные контролы вызывают у пользователей скуку, поэтому, практически все приложения в android market’e, обладают своими дизайнерскими решениями. Корпорация Google создала для этого мощный описательный инструмент стилей и элементов, основанный на xml. С его помощью можно задавать общий стиль групп элементов и рисовать свои новые контролы.

Для начала создадим в среде Eclipse новое приложение и назовем его Tic Tac Toe, установим в качестве Build Target — Android 1.6 и Create activity: TicTacToe.

Автоматически будет создан файл TicTacToe.java. Это activity, она будет вызываться при запуске приложения. Среда Android узнает об этом из файла AndroidManifest.xml, где для нашей activity задан <intent-filter>:

<activity android:name=".activities.TicTacToe"
    android:label="@string/app_name">
    <intent-filter>
        <action android:name="android.intent.action.MAIN" />
        <category android:name="android.intent.category.LAUNCHER" />
    </intent-filter>
</activity>

Перейдем непосредственно к созданию интерфейса. В качестве корневого элемента main.xml мы положим ScrollView, этот элемент позволит нам прокручивать нашу activity, если контролы в горизонтальном положении телефона выйдут за пределы формы. Следующим элементом идет LinearLayout, благодаря ему мы разместим наши кнопки стройно в ряд, задав все необходимые отступы.

Теперь сделаем <selector>, для того чтобы задавать правила отображения наших кнопок. Этот xml файл будет содержать данные о том, как рисовать контрол в нажатом, сфокусированном или обычном положении.

button_selector.xml

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_pressed="true">
        <shape>
            <solid
                android:color="#774401" />
            <stroke
                android:width="1dp"
                android:color="#171717" />
            <corners
                android:radius="4dp" />
            <padding
                android:left="10dip"
                android:top="10dip"
                android:right="10dip"
                android:bottom="10dip" />
        </shape>
    </item>
    <item>
        <shape android:layout_marginBottom="25dip">
            <gradient
                android:startColor="#9E5A02"
                android:endColor="#2A1800"
                android:angle="270" />
            <stroke
                android:width="1dp"
                android:color="#171717" />
            <corners
                android:radius="6dp" />
            <padding
                android:left="10dip"
                android:top="10dip"
                android:right="10dip"
                android:bottom="10dip" />
        </shape>
    </item>
</selector>

Наш selector содержит описание нажатого состояния и состояния покоя. Во втором случае мы заливаем кнопку градиентом, задавая startColor и endColor. Сorners указывает на углы нашей кнопки. Для эффекта нажатого состояния мы уменьшаем угол скругления и заменяем градиент монотонным цветом. Все имена атрибутов легко читаемы, их полный список можно посмотреть на официальном сайте Shape Drawable.

Чтобы не описывать, каким будет размер шрифта и стиль текста в каждой кнопке, мы зададим один общий для всех, создав в папке values файл styles.xml.

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <style name="ButtonStyle">
        <item name="android:layout_width">fill_parent</item>
        <item name="android:layout_height">wrap_content</item>
        <item name="android:textColor">#ffffff</item>
        <item name="android:gravity">center</item>
        <item name="android:layout_margin">4dip</item>
        <item name="android:minHeight">48dip</item>
        <item name="android:textSize">18dip</item>
        <item name="android:textStyle">bold</item>
        <item name="android:shadowColor">#000000</item>
        <item name="android:shadowDx">1</item>
        <item name="android:shadowDy">1</item>
        <item name="android:shadowRadius">2</item>
    </style>
</resources>

Тогда xml текст кнопки будет простой:

<Button
    android:id="@+id/new_game_button"
    android:text="@string/new_game_label"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/button_selector"
    style="@style/ButtonStyle"
/>

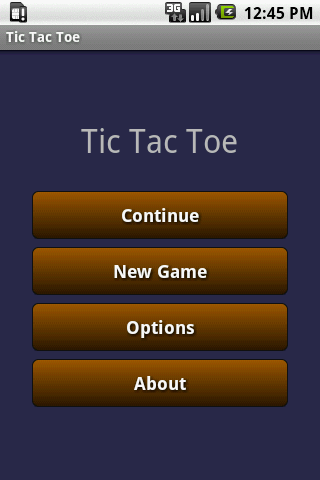

В итоге у нас получается интересная первая activity:

Стратегия игры

Классические «крестики-нолики» на поле 3×3 имеют достаточно короткое описание всех вариантов состояний. При совершенной игре результат всегда будет сведен к ничьей, если один из соперников не совершит ошибку. Для игры за компьютер (нолики) мы будем использовать простой принцип приоритета клеток. Максимальным приоритетом будет обладать центральное поле. Вторыми по очереди будут поля в углах, и самые нежеланные будут оставшиеся поля в середине.

Весь алгоритм можно описать так:

  • Если можно сделать шаг ведущий к выигрышу — делаем. Иначе,
  • Если нужно блокировать возможность выигрыша соперника — блокируем. Иначе
  • Делаем ход в ячейку с максимальным приоритетом.

Три уровня сложности будут такими, для Hard придерживаемся вышеописанного алгоритма, к слову, он упрощен и обыграть его имеются возможности. Для Easy будем ставить нолик в случайную ячейку, а для Medium мы будем делать в такой пропорции: один из трех будет глупый ход, два из трех — умные.

Tic-tac-toe layout

Создадим game.xml layout для отображения процесса игры. Мы будем использовать TableLayout с тремя строками и столбцами для поля 3×3. В каждой ячейке будет лежать кнопка с пустой или заполненной картинкой.

<TableLayout android:layout_width="fill_parent"
    android:layout_height="fill_parent" xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/buttons" android:background="@color/background">
    <TableRow
        android:id="@+id/row1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginLeft="1dip"
        android:layout_marginRight="1dip"
        android:layout_marginBottom="2dip">
        <Button
            android:text=""
            android:id="@+id/button_11"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/clear"
            android:layout_marginRight="2dip"
            android:layout_marginLeft="12dip">

...
        <Button
            android:text=""
            android:id="@+id/button_33"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@drawable/clear">
        </Button>
    </TableRow>

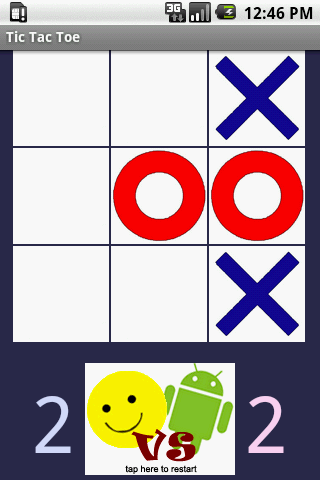

TableRow обеспечивает горизонтальное распределение всех принадлежащих ему контролов. Чтобы наша сетка не сливалось в единое целое,  зададим необходимые отступы для каждой ячейке layout_margin Right, Left, Top или Bottom. При нажатии на пустую кнопку, мы будет рисовать в ней «крестик». Ход компьютера будет рисовать ответный «нолик».

Model-view-controller

Теперь немного об архитектуре нашей игры. Для реализации режима битвы и возможности продолжить играть после закрытия activity, нам нужно будет хранить текущее состояние (счет, заполненные ячейки). В этом нам помогут такие шаблоны проектирования как model-view-controller для разделения логики и singleton для хранения состояния. Шаблон MVC позволит разделить данные, представление и обработку действий пользователя на три отдельных компонента, что облегчит реализацию алгоритма игры и дальнейшее сопровождение программы.

В модели (см. TicTacToeModel.java) мы реализуем два метода, doSmartMove() для хорошего хода и doStupidMove() для случайного. В случае, когда уровень сложности выбран Medium, мы будем делать два умных и один глупый ходы. Модель также будет хранить счет выигранных и проигранных боев.

Задача controller’а обновлять ход игры по запросу, а в роли view выступает сама Activity.

Локализация

География Android устройств обширна, поэтому вопрос локализации занимает ключевое место при разработке приложений под эту платформу. К счастью, нам не прийдется изобретать велосипед, Google позаботился о разработчиках в этом вопросе.

Правила локализации приложений таковы — мы создаем несколько наборов ресурсов, первый — по умолчанию res/values/strings.xml, остальные для нужной нам локали res/values-<qualifiers>/strings.xml, например, values-en для английского или values-ja для японского. При запуске activity Android выбирает какие ресурсы загрузить, основываясь на локали самого устройства. К слову, под ресурсами в Android подразумеваются не только текстовые строки, а также layout’ы, звуковые файлы, графика и другие статические данные.

Для нашего приложения мы создадим папки res/values, res/values-en и res/values-ru, в них будут лежать файлы strings.xml. Эти файлы содержат название приложения, сообщения и вопросы. Английский файл выглядит так:

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string name="app_name">Tic Tac Toe</string>
    <string name="main_title">Tic Tac Toe</string>
    <string name="continue_label">Continue</string>
    <string name="new_game_label">New Game</string>

    <string name="options_label">Options</string>
    <string name="easy_label">Easy</string>
    <string name="medium_label">Medium</string>
    <string name="hard_label">Hard</string>

    <string name="message_title">Message</string>
    <string name="question_title">Question</string>

    <string name="draw_game">Draw!</string>
    <string name="nought_win_game">Nought win!</string>
    <string name="cross_win_game">Cross win!</string>
    <string name="restart_game">Restart Game?</string>

    <string name="about_label">About</string>
    <string name="about_title">About Tic Tac Toe</string>
...
</resources>

Еще нюанс, android developer’s guide предупреждает нас о необходимости иметь точную копию какой-нибудь локализации в качестве ресурса по умолчанию, чаще всего — английскую. И приводит пример, что если не будет хватать строки в файле res/values/strings.xml, которая есть в res/values-en/strings.xml и используется в приложении, то возможно все будет компилироваться без проблем, но в локали отличной от английской пользователь увидит сообщение об ошибке и кнопку о закрытии приложения.

Заключение

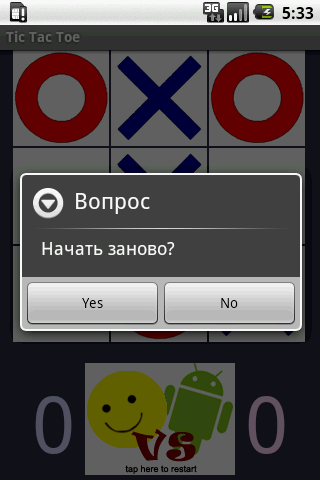

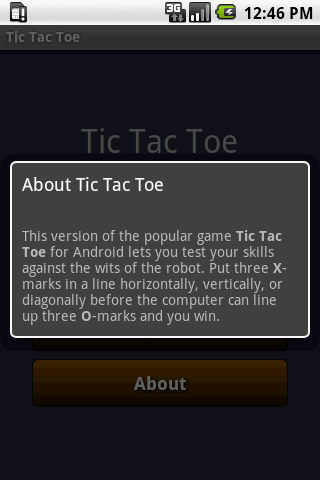

Весь java код приложения можно изучить, скачав его из SVN репозитория здесь. В итоге у нас получились вот такие локализованные крестики-нолики:

«Пейте кофе — пишите Java!»©

С уважением, Сайбель Алексей (pyjioh@gmail.com)
